產品目錄
注意事項
※ 參數表中所標注的尺寸存在一定的誤差和公差，請?jiān)谠O(shè)計時一并考慮。
※ 破斷拉力值及推薦使用荷重為參考值，會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出，我們需要收取相關的測試費用。
※ 極少數情況下，我司可能對現有產品模具或設計式樣進行更改，這些更改會及時公布在我們的網站上，請關注。
※ 產品照片均為實物拍攝，但可能因規格不同，式樣存在一定的差異。
※ 任何人在未經書面授權的情況下使用和轉載本站內容，本公司有權追究其法律責任。

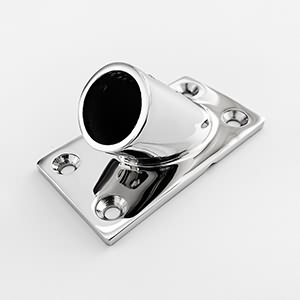

斜方管座
- 產品編號：839
- 規格尺寸：Φ22-Φ32
- 材質標準：SUS316
- 產品標簽：
- 產品簡介：斜方管座具有30°/45°/60°三種角度和兩個固定螺釘，安裝快速方便。這些底座是帆船和動力船欄桿的理想選擇。
參數詳情
| Size(TubeΦ) | A | B | C | D | F | H |
|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm |
| 22×30° | 22.4 | 28 | 79 | 44 | 30° | 37 |
| 22×45° | 22.7 | 28.5 | 79 | 44 | 45° | 41 |
| 22×60° | 22.7 | 28.8 | 79 | 44 | 60° | 49 |
| 25×30° | 26 | 32.2 | 83 | 47.5 | 30° | 39 |
| 25×45° | 25.9 | 32.5 | 83 | 47.5 | 45° | 46 |
| 25×60° | 25.8 | 32 | 82 | 47.5 | 60° | 45.5 |
| 30×60° | 30.8 | 38.2 | 87 | 52.5 | 60° | 55 |
| 32×60° | 32.8 | 40.2 | 87 | 52.5 | 60° | 55 |
