注意事項
※ 參數表中所標注的尺寸存在一定的誤差和公差，請?jiān)谠O(shè)計時一并考慮。
※ 破斷拉力值及推薦使用荷重為參考值，會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出，我們需要收取相關的測試費用。
※ 極少數情況下，我司可能對現有產品模具或設計式樣進行更改，這些更改會及時公布在我們的網站上，請關注。
※ 產品照片均為實物拍攝，但可能因規格不同，式樣存在一定的差異。
※ 任何人在未經書面授權的情況下使用和轉載本站內容，本公司有權追究其法律責任。

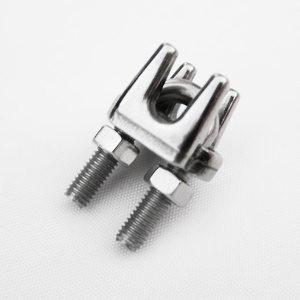

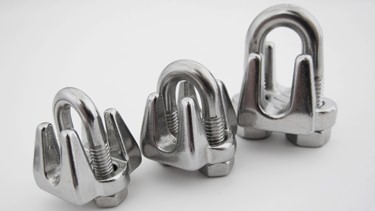

JIS B2809日式鋼絲繩卡頭
- 產品編號：102
- 規格尺寸：2mm-19mm
- 材質標準：SUS304/SUS316
- 產品標簽：
- 產品簡介：不銹鋼鋼絲繩卡頭，也稱不銹鋼夾頭，鋼絲鎖扣，適用于對鋼絲繩兩端的固定及鎖緊，可配合鋼絲繩套環使用，易拆卸，規格為對應所使用的鋼絲繩直徑。JIS B2809為日式標準，相比德式DIN741卡頭具有更強的載荷強度。
參數詳情
| 規格(ΦS) | A | B | H | D | L | W | 單重 | 參考價格(元/個) | |
|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | kg | SUS304 | SUS316 |
| 2 | 15 | 12.5.5 | 10 | M3 | 20 | 8 | 0.007 | 1.50 | 2.10 |
| 3 | 14 | 14 | 10 | M3 | 20 | 8 | 0.007 | 1.60 | 2.30 |
| 4 | 19 | 18 | 14 | M4 | 23 | 10.5 | 0.019 | 2.10 | 3.00 |
| 5 | 22 | 20 | 16 | M5 | 29 | 12 | 0.025 | 2.60 | 3.70 |
| 6 | 27 | 22 | 17.5 | M6 | 34 | 14 | 0.042 | 3.50 | 4.90 |
| 8 | 34 | 28 | 20.7 | M8 | 43 | 17.5 | 0.086 | 6.00 | 8.40 |
| 9 | 40 | 31 | 22.3 | M10 | 53 | 21 | 0.128 | 7.80 | 11.00 |
| 10 | 43 | 34.5 | 23.7 | M10 | 52 | 21 | 0.155 | 9.80 | 13.80 |
| 12 | 50 | 39 | 27.5 | M12 | 63 | 25.6 | 0.235 | 13.50 | 18.90 |
| 14 | 52 | 45 | 31 | M12 | 68 | 28.6 | 0.285 | 16.50 | 23.10 |
| 16 | 60 | 48 | 35 | M14 | 80 | 30 | 0.408 | 30.00 | 42.00 |
| 19 | 62 | 53 | 39 | M14 | 85 | 35 | 0.478 | 32.00 | 44.80 |
